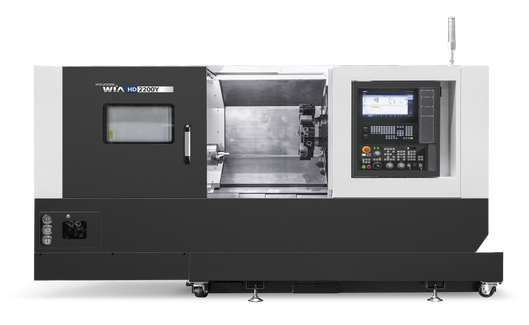

HD2200Y | HD2600Y | HD3100YA | HD3100Y
Kenmerken
-
Blokgeleidingen voor optimale verspaningscondities
-
Uit één stuk vervaardigde schuinbedconstructie, 30° schuin geplaatst, voor een goede stijfheid
-
Minimale thermische uitzetting door robuust gebouwde machinecomponenten
-
Compleet bewerking mogelijk met aangedreven gereedschap in combinatie met Y-as.
- Voorzien van de allernieuwste Fanuc 0i-TF Plus besturing incl Smart Guide i dialooggedeelte.
Specificaties
| Beschrijving | Eenheid | HD2200Y (voorraad) | HD2600Y | HD3100YA | HD3100Y |
|---|---|---|---|---|---|
| Max. draaidiameter | mm | 300 | 300 | 420 | 420 |
| Max. draailengte | mm | 610 | 610 | 760 | 760 |
| Klauwplaat grootte | inch | 8″ | 10″ | 10″ | 12″ |
| Aandrijfmethode | - | Riem | Riem | Riem | Riem |
| Spiltoerental | r/min | 4,000 | 3,500 | 3,500 | 2,800 |
| Spilvermogen | kW | 18.5/15 | 18.5/15 | 26/18.5 | 26/18.5 |
| Spilkoppel | N.m | 206.2/125.4 | 400.7/243.7 | 734/522 | 1051/672 |
| Verplaatsing X/Y/Z | mm | 215/110/680 | 215/110/680 | 265/120/830 | 265/120/830 |
| IJlgangen(X/Y/Z) | m/min | 24/10/30 | 24/10/30 | 24/10/30 | 24/10/30 |
| Type geleidingen | - | BOX | BOX | BOX | BOX |
| Revolver posities | EA | 12 (24) | 12 (24) | 12 (24) | 12 (24) |
| Gereedschapafmetingen | mm | 25/40 | 25/40 | 25/50 | 25/50 |
| Aangedreven gereedschap | r/min | 6,000 | 6,000 | 5,000 | 5,000 |
